13598440099
作者：浇注料 发布时间：2019-05-07

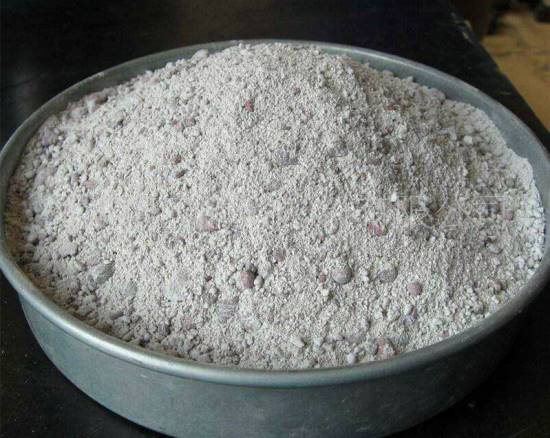

耐火材料行业里所说的轻质浇注料是以轻质材料为骨料而得到的浇注料，目前市场上常见的几种轻质浇注料主要是按使用温度来区分的，分为低温、中温和高温三种,那么这三类浇注料的密度是多少呢？
轻质浇注料体积密度小，具有良好的隔热性能，也称轻质耐火浇注料。其应用较广，在冶金、石油化工、电力和建材等工业部门的窑炉及热工设备上一般作其隔热层，也可作其工作层或承重构件。
低温轻质浇注料使用温度在900℃以下，常使用膨胀蛭石、膨胀珍珠岩、陶粒等为骨料，以普通硅酸盐水泥、矾土水泥或者水玻璃等为结合剂。例如，将粒径在8~1mm的膨胀珍珠岩与矾土水泥按珍珠岩：水泥为（35~50）：（50~65）的比例配制得到的浇注料经900℃烧后的性质为体积密度0.3~0.7g/cm³，耐压强度0.5~0.9MPa，导热系数（700℃）0.06~0.18W/(m·K)。
中温轻质浇注料的使用温度为900~1200℃。通常用多孔黏土颗粒、黏土质陶粒、页岩陶粒等为骨料。用矾土水泥、铝酸钙水泥或磷酸二氢铝为结合剂。细粉中可加入少量的氧化硅微粉与漂珠，以降低其体积密度。水泥等结合剂的用量可按强度的要求而定，强度要求越高、结合剂的加入量越大。
高温轻质浇注料使用温度高于1200℃以上。它们以刚玉质、高铝质、莫来石质、黏土质及镁质、镁铝尖晶石质等轻质颗粒或空心球为骨料，以铝酸钙水泥、磷酸二氢铝、硅溶胶、铝溶胶、二氧化硅微粉为结合体系。其中可加入耐火纤维以提高它们的强度。最常见的为黏土质及莫来石质轻质浇注料。
