13598440099

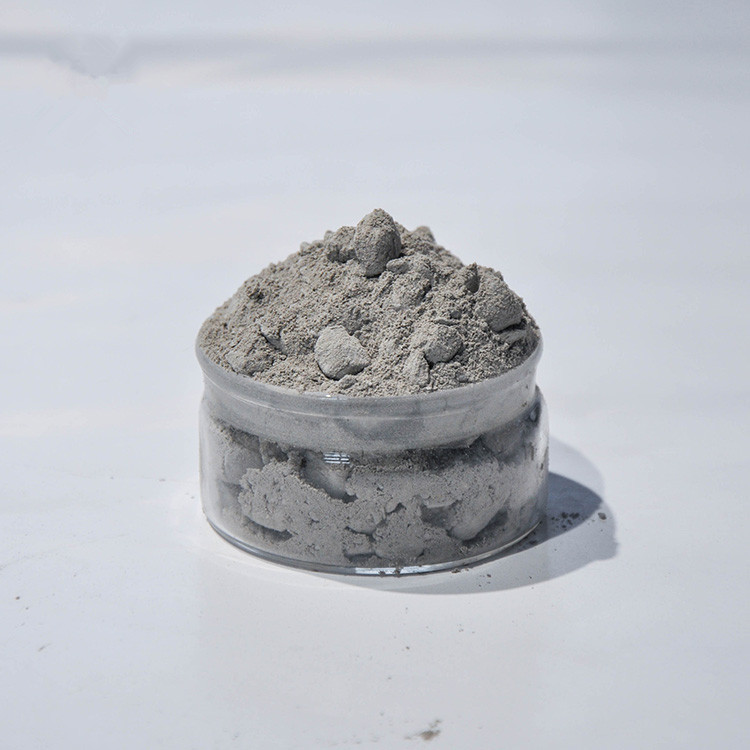

碳化硅浇注料是采用高纯SiC 原料作主材料，纯铝酸钙水泥及微粉做结合剂研制而成的SiC质浇注料，具有较高的高温强度和耐磨性，可浇注、喷涂及涂抹施工。可用于垃圾焚烧炉、高炉炉身以及旋风炉、沸腾炉和锅炉等易磨损部位，也可用做高导热耐火材料
碳化硅浇注料是采用高纯SiC 原料作主材料，纯铝酸钙水泥及微粉做结合剂研制而成的SiC质浇注料，具有较高的高温强度和耐磨性，可浇注、喷涂及涂抹施工。可用于垃圾焚烧炉、高炉炉身以及旋风炉、沸腾炉和锅炉等易磨损部位，也可用做高导热耐火材料。
氧化铝碳化硅浇注料通常用作金属熔液或熔渣的流槽和容器的内衬，如化铁炉铁水流槽、铁水罐内衬、出钢槽等，也可用作高温耐磨衬里，如高温旋风分离器内衬。
碳化硅耐火浇注料 大优点就是在于它具有热传导高、热膨胀低、与炉渣不发生反应，很早时候就被开始用作为炉渣反应和高温剥落严重的窑炉部位中。
大的缺点就是在某种气氛下化学性质很不稳定。在氧化性气体比如（氧气、水蒸气、氧化碳、二氧化碳）、氧化铁等中容易被腐蚀，在铁水和真空中容易被氧化分解，另个缺点就是碳化硅耐火浇注料由于碳化硅溶水性差，在如浇注料那样的水系不定形耐火材料中，有时流动性差造成碳化硅耐火浇注料的致密性不好，三个缺点就是缺乏烧结、难以得到高强度、但是有时难以产生过烧结和收缩，在不定形耐火材料中却是长处。
|
项目\号 |
YCG-1 |
||
|
SiC(%) |
≥80 |
||
|
体积密度(g/cm³) |
110℃×24h |
≥2.4 |
|
|
1000℃×3h |
≥2.4 |
||
|
1350℃×3h |
≥2.3 |
||
|
1550℃×3h |
≥2.3 |
||
|
永/久线变化(%) |
110℃×24h |
±0.2 |
|
|
1000℃×3h |
±0.5 |
||
|
1350℃×3h |
±0.5 |
||
|
1550℃×3h |
±0.5 |
||
|
常温耐压强(MPa) |
110℃×24h |
≥40 |
|
|
1000℃×3h |
≥80 |
||
|
1350℃×3h |
≥80 |
||
|
1550℃×3h |
≥80 |
||
|
常温抗折强度(MPa) |
110℃×24h |
≥8 |
|
|
1000℃×3h |
≥20 |
||
|
1350℃×3h |
≥20 |
||
|
1550℃×3h |
≥20 |
||
猜你喜欢
